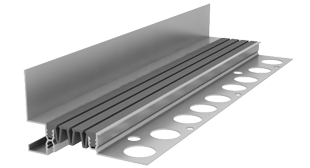

Деформационный шов АКВАСТОП® тип ДГК-15

Закладная профильная конструкция АКВАСТОП ДГК-15 для обустройства деформационных швов в перегородках и облицовках стен и потолков из гипсоволокнистых листов (гипсокартона) толщиной 12,5 мм.

Заказать

МОНТАЖНЫЕ СХЕМЫ

Монтаж дилатационного устройсва ДГК-15, ДГК-15-УГЛ.Ш

РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство	Компенсатор	Перемещение, мм			Размеры, мм
Устройство	Компенсатор				А	B	C
ДГК-15/018 ДГК-15-УГЛ.Ш/035	Г2-018	1	1	2	18 35	24 22	92 72
ДГК-15/018 ДГК-15-УГЛ.Ш/035	Г5-018	2	10	5	18 35	24 22	92 72
ДГК-15/028 ДГК-15-УГЛ.Ш/045	Г2-028	1	1	2	28 45	34 32	102 82
ДГК-15/028 ДГК-15-УГЛ.Ш/045	Г5-028	4	12	8	28 45	34 32	102 82
ДГК-15/038 ДГК-15-УГЛ.Ш/055	Г2-038	2	2	4	38 55	44 42	112 92
ДГК-15/038 ДГК-15-УГЛ.Ш/055	Г5-038	6	22	12	38 55	44 42	112 92
ДГК-15/048 ДГК-15-УГЛ.Ш/065	Г2-048	2	2	4	48 65	54 52	122 102
ДГК-15/048 ДГК-15-УГЛ.Ш/065	Г5-048	8	26	16	48 65	54 52	122 102
ДГК-15/068 ДГК-15-УГЛ.Ш/085	Г5-068	12	38	24	68 85	74 72	142 122
ДГК-15/088 ДГК-15-УГЛ.Ш/105	Г5-088	16	50	32	88 105	94 92	162 142
ДГК-15/118 ДГК-15-УГЛ.Ш/135	Г5-118	22	62	44	118 135	124 122	192 172

УПАКОВКА

Алюминиевый профиль - 3 м.
Компенсатор ТЭП - бухта 30 м.
