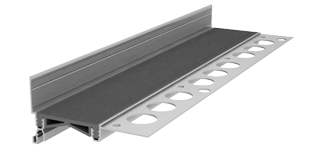

Деформационный шов АКВАСТОП® тип ДГК-2

Минимальная толщина алюминиевых направляющих ДГК-2, перфорация и небольшой бортик позволяет скрыть монтажную часть алюминиевых направляющих под слоем штукатурки.

Заказать

МОНТАЖНЫЕ СХЕМЫ

Монтаж дилатационного устройсва ДГК-2, ДГК-2-УГЛ

РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство	Компенсатор	Перемещение, мм			Размеры, мм
Устройство	Компенсатор				А	В
ДГК-2/020 ДГК-2-УГЛ/025	Г2-018	1	1	2	20 25	72 51
ДГК-2/020 ДГК-2-УГЛ/025	Г5-018	2	10	5	20 25	72 51
ДГК-2/030 ДГК-2-УГЛ/035	Г2-028	1	1	2	30 35	82 61
ДГК-2/030 ДГК-2-УГЛ/035	Г5-028	4	12	8	30 35	82 61
ДГК-2/040 ДГК-2-УГЛ/045	Г2-038	2	2	4	40 45	92 71
ДГК-2/040 ДГК-2-УГЛ/045	Г5-038	6	22	12	40 45	92 71
ДГК-2/050 ДГК-2-УГЛ/055	Г2-048	2	2	4	50 55	102 81
ДГК-2/050 ДГК-2-УГЛ/055	Г5-048	8	26	16	50 55	102 81
ДГК-2/070 ДГК-2-УГЛ/075	Г5-068	12	38	24	70 75	122 101
ДГК-2/090 ДГК-2-УГЛ/095	Г5-088	16	50	32	90 95	142 121
ДГК-2/120 ДГК-2-УГЛ/125	Г5-118	22	62	44	120 125	172 151

УПАКОВКА

Алюминиевый профиль - 3 м.
Компенсатор ТЭП - бухта 30 м.
