Деформационный шов АКВАСТОП® тип ДШКА-ФАС
Фасадные профильные конструкции АКВАСТОП® тип ДШКА-ФАС предназначены для устройства деформационных швов на фасадах зданий и сооружений, а также в конструкциях пола, с нагрузкой до 0,3 МПа. Герметичный крепежный узел компенсатора препятствует попаданию внутрь шва влаги и грязи. Компенсатор изготовлен из термоэластопласта (ТЭП), устойчив к воздействию озона, ультрафиолета и антиобледенительным солям, а его конструкция обеспечивает компенсацию значительных перемещений. Минимальная ширина деформационного шва для установки профильной конструкции - 70 мм, обусловлена особенностью крепления алюминиевых направляющих.

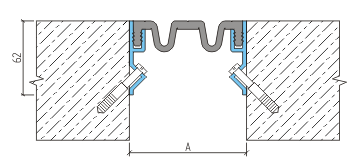

МОНТАЖНАЯ СХЕМА



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство Компенсатор Перемещение, мм Размер (А), мм
ДШКА-ФАС/070 K3-064 30 75 15 60-75
ДШКА-ФАС/080 К3-074 40 80 20 70-90
ДШКА-ФАС/100 К3-094 45 80 25 90-120
ДШКА-ФАС/135 К4-128 40 80 20 120-160
ДШКА-ФАС/155 К4-148 45 80 25 130-180
ДШКА-ФАС/195 К4-188 40 80 20 180-220



УПАКОВКА

Алюминиевый профиль - 3 м.
Компенсатор ТЭП - бухта 30 м.
