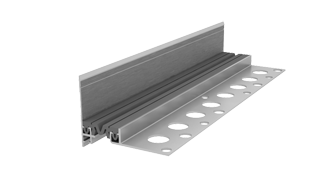

Деформационный шов АКВАСТОП® тип ДШМ-15
Обустройство деформационных швов с высотой конструкции пола от 15 мм. Монтируется в пространство плиточного клея. Уменьшенная ширина крепежного узла компенсатора позволило минимизировать видимую часть профильной конструкции. По мере износа компенсатор может быть легко заменен.
Заказать

МОНТАЖНЫЕ СХЕМЫ

Монтаж дилатационного устройсва Монтаж дилатационного устройсва



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В C
ДШМ-15/015
ДШМ-15-УГЛ/025		 В0-032 2 2 4 15
25		 35 126
80		 0,20
В1-032 5 5 4
В2-032 1 2 4
ДШМ-15/020
ДШМ-15-УГЛ/030		 В0-038 5 5 6 20
30		 40 131
85		 0,20
В1-038 6 6 6
В2-038 2 2 6
ДШМ-15/030
ДШМ-15-УГЛ/040		 В0-049 9 9 8 30
40		 50 141
95		 0,20
В1-049 10 10 8
В2-049 2 3 8



УПАКОВКА

Алюминиевый профиль - 3 м.
Компенсатор ТЭП - бухта 30 м.
