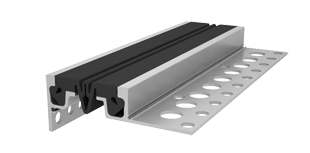

Деформационный шов АКВАСТОП® тип ДШН-30
Закладные профильные конструкции АКВАСТОП® тип ДШН-30 предназначены для окаймления деформационных швов с высотой конструкции пола от 30 мм. Нагрузки от автомобильного транспорта, и от погрузчиков с цельнолитыми шинами. Компенсатор изготовлен из плотной термо-, свето-, озоно-, морозостойкой резины на основе этиленпропиленового каучука (EPDM), а его конструкция обеспечивает компенсацию значительных перемещений.
Заказать

МОНТАЖНЫЕ СХЕМЫ

Монтаж дилатационного устройсва Монтаж дилатационного устройсва



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В C
ДШН-30/040 Н1-067 7 13 8 40 84 199 3,0
ДШН-30-УГЛ/060 60 142
ДШН-30/065 Н2-095 35 90 100 65-100 112 227 3,0
ДШН-30-УГЛ/090 90-125 170
ДШН-30/070 Н1-098 25 15 30 70 115 230 2,5
ДШН-30-УГЛ/090 90 173
ДШН-30/100 Н1-130 20 20 40 100 146 261 2,0
ДШН-30-УГЛ/120 120 204



УПАКОВКА

Алюминиевый профиль - 3 м.
Компенсатор резина EPDM - бухта 30 м.
