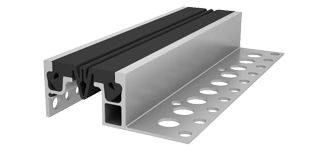

Деформационный шов АКВАСТОП® тип ДШН-50
Обустройство деформационных швов с высотой конструкции пола от 50 мм. Эксплуатация во внутренних помещениях и открытых площадках: мостовые конструкции, складские помещения, многоярусные стоянки, грузовые и пассажирские платформ, пешеходные переходы и другие сооружения с предполагаемой нагрузкой на профильную конструкцию до 3,0 МПа. Компенсатор изготовлен из EPDM резины, а по мере износа может быть легко заменен.
Заказать

МОНТАЖНЫЕ СХЕМЫ

Монтаж дилатационного устройсва Монтаж дилатационного устройсва



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В C
ДШН-50/040 Н1-067 7 13 8 40 84 199 3,0
ДШН-50-УГЛ/060 60 142
ДШН-50/065 Н2-095 35 90 100 65-100 112 227 3,0
ДШН-50-УГЛ/090 90-125 170
ДШН-50/070 Н1-098 25 15 30 70 115 230 2,5
ДШН-50-УГЛ/090 90 173
ДШН-50/100 Н1-130 20 20 40 100 146 261 2,0
ДШН-50-УГЛ/120 120 204



УПАКОВКА

Алюминиевый профиль - 3 м.
Компенсатор резина EPDM - бухта 30 м.
