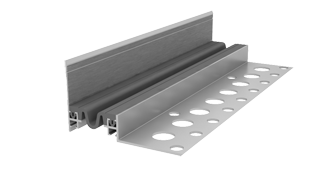

Деформационный шов АКВАСТОП® тип ДШО-24
Закладной вариант использования универсальной профильной конструкции типа ДШО. Высота конструкции пола от 24 мм. Алюминиевые направляющие поставляются с перфорацией. Возможны комбинации со всеми компенсаторами серии ДШВ.
Заказать

МОНТАЖНЫЕ СХЕМЫ

Монтаж дилатационного устройсва Монтаж дилатационного устройсва



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В C
ДШО-24/030
ДШО-24-УГЛ/030		 В0-032 2 2 3 30 35 155
95		 0,25
В1-032 5 5 3
В2-032 1 2 3
ДШО-24/035
ДШО-24-УГЛ/035		 В0-038 5 5 4 35 40 160
100		 0,25
В1-038 6 6 4
В2-038 2 2 4
ДШО-24/045
ДШО-24-УГЛ/045		 В0-049 9 9 6 45 50 170
110		 0,20
В1-049 10 10 6
В2-049 2 3 6
ДШО-24/055
ДШО-24-УГЛ/055		 В0-060 12 12 8 55 60 180
120		 0,20
В1-060 15 15 8
В2-060 3 3 8
ДШО-24/065
ДШО-24-УГЛ/065		 В0-068 14 14 10 65 70 190
130		 0,15



УПАКОВКА

Алюминиевый профиль - 3 м.
Компенсатор ТЭП - бухта 30 м.
