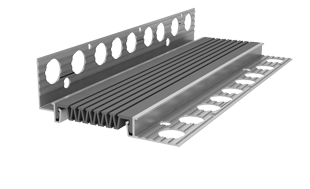

Деформационный шов АКВАСТОП® тип ДШС-16
Обустройство деформационных швов стен и потолков с толщиной штукатурного слоя 16 мм. По мере износа компенсатор может быть легко заменен.
Заказать

МОНТАЖНЫЕ СХЕМЫ

Монтаж дилатационного устройсва ДШС-16, ДШС-16-УГЛ.Ш
Монтаж дилатационного устройсва ДШС-16/410



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство Компенсатор Перемещение, мм Размеры, мм
А В C
ДШC-16/020 С1-022 5 10 20 15-25 34 102
ДШC-16-УГЛ/040 35-45 81
ДШC-16/035 С1-037 10 15 30 30-40 49 117
ДШC-16-УГЛ/055 50-60 96
ДШC-16/055 С1-052 15 25 80 50-60 69 137
ДШC-16-УГЛ/075 70-85 116
ДШC-16/070 С1-067 20 50 100 70-100 85 152
ДШC-16-УГЛ/090 90-120 131
ДШC-16/090 С1-082 35 60 120 90-120 105 172
ДШC-16-УГЛ/110 110-140 151
ДШC-16/130 С2-120 40 50 140 110-130 144 212
ДШC-16-УГЛ/150 130-150 191
ДШC-16/150 С3-145 50 50 170 125-160 164 232
ДШC-16-УГЛ/170 145-180 211
ДШC-16/170 С2-160 60 70 190 150-210 184 252
ДШC-16-УГЛ/190 170-230 231
ДШC-16/240 С2-200 110 70 280 190-250 254 322
ДШC-16-УГЛ/260 210-270 301



УПАКОВКА

Алюминиевый профиль - 3 м.
Компенсатор ТЭП - бухта 30 м.
