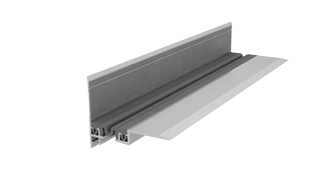

Деформационный шов АКВАСТОП® тип ДШВ-0
Накладные профильные конструкции АКВАСТОП® тип ДШВ-0 предназначены для обустройства деформационных швов, непосредственно по финишной отделки пола. Конструкция выдерживает пешеходные нагрузки. Компенсатор изготовлен из термоэластопласта (ТЭП).
Заказать

МОНТАЖНЫЕ СХЕМЫ

Монтаж дилатационного устройсва Монтаж дилатационного устройсва



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В
ДШВ-0/035
ДШВ-0-УГЛ/035		 В0-032 2 2 3 35 110
72		 0,20
В1-032 5 5 3
В2-032 1 2 3
ДШВ-0/040
ДШВ-0-УГЛ/040		 В0-038 5 5 4 40 115
77		 0,18
В1-038 6 6 4
В2-038 2 2 4
ДШВ-0/050
ДШВ-0-УГЛ/050		 В0-049 9 9 6 50 125
82		 0,14
В1-049 10 10 6
В2-049 2 2 6
ДШВ-0/060
ДШВ-0-УГЛ/060		 В0-060 12 12 8 60 135
97		 0,10
В1-060 15 15 8
В2-060 3 3 8
ДШВ-0/070
ДШВ-0-УГЛ/070		 В0-068 14 14 10 70 145
107		 0,06



УПАКОВКА

Алюминиевый профиль - 3 м.

Компенсатор ТЭП - бухта 30 м.
